Bl-iżvilupp taż-żminijiet, it-teknoloġija tal-kontroll awtomatiku tal-kompjuter ġiet applikata għal kull rokna tal-ħajja u l-produzzjoni. Ħafna manifatturi industrijali bdew jużaw linji ta 'produzzjoni kompletament awtomatiċi jew semi-awtomatiċi biex itejbu l-effiċjenza tal-produzzjoni. Fil-proċess tal-manifattura tal-gass industrijali, il-mod ta 'produzzjoni tradizzjonali ma jistax jibqa' jissodisfa l-ħtiġijiet ta 'produzzjoni kontemporanja. Dan id-disinn japplika s-sistema ta 'kontroll awtomatiku għall-proċess ta' gass industrijali. Dan l-artikolu l-ewwel jintroduċi l-isfond storiku ta 'dan id-disinn, imbagħad jintroduċi fil-qosor il-kompożizzjoni u l-fluss tax-xogħol tal-apparat ta' separazzjoni ta 'l-arja ddisinjat f'dan id-disinn, u finalment jintroduċi dan id-disinn minn tliet aspetti: id-disinn tas-sistema ta' kejl u kontroll, id-disinn tal-valv ta 'kontroll kontra s-surge, u d-disinn loġika ta' kontroll tal-valv ta 'kontroll kontra l-isurge.
Kontenut
1 Ħarsa ġenerali
2 Kompożizzjoni ta 'separaturi ta' l-arja bbażati fuq sistemi ta 'kontroll awtomatiku DCS
3 Disinn ta 'apparat ta' separazzjoni ta 'l-arja bbażat fuq sistema ta' kontroll awtomatiku DCS
3.1 Disinn ta 'Sistema ta' Kejl u Kontroll
3.2 Disinn ta 'Kontroll Kontra s-Surge
3.3 Disinn tal-Loġika tal-Kontroll tal-Valv tal-Kontroll Kontra s-Surge
4 Konklużjoni
1. Ħarsa ġenerali
Apparati ta 'separazzjoni ta' l-arja huma strumenti li likwidi l-arja biex jiksbu l-gass meħtieġ, u jintużaw prinċipalment biex jipproduċu gass industrijali. Hekk kif ir-rekwiżiti ta 'preċiżjoni tal-industrija tal-ipproċessar isiru ogħla u ogħla, ir-rekwiżiti tan-nies għad-dettalji tal-industrija tal-ipproċessar qed isiru dejjem aktar stretti. Strumenti konvenzjonali ma jistgħux jibqgħu jipproduċu gassijiet industrijali li jissodisfaw ir-rekwiżiti tal-ipproċessar industrijali kontemporanju. Wara snin ta 'riċerka u żvilupp, l-applikazzjoni ta' sistemi DCS fit-teknoloġija ta 'separazzjoni ta' l-arja saret dejjem aktar matura, u tista 'tipproduċi b'mod effiċjenti gassijiet industrijali li jissodisfaw ir-rekwiżiti.

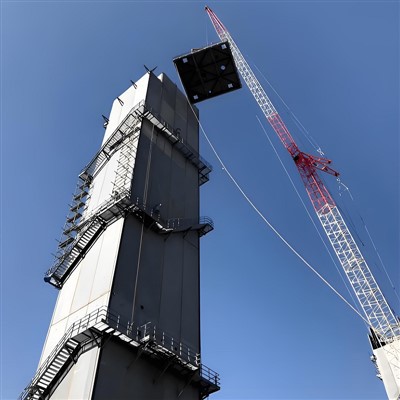

2. Kompożizzjoni tas-separaturi tal-arja bbażati fuq sistemi ta 'kontroll awtomatiku DCS
L-apparat ta 'separazzjoni ta' l-arja bbażat fuq is-sistema ta 'kontroll awtomatiku DCS huwa prinċipalment magħmul minn apparat ta' precooling ta 'l-arja, unità tal-kompressur, apparat ta' frazzjonament u apparat ta 'purifikazzjoni ta' l-arja. Meta tieħu l-ġeneratur tal-ossiġnu tal-arja bħala eżempju, hija magħmula minn sistema ta 'espansjoni tal-arja, sistema ta' kompressjoni ta 'ossiġnu, sistema ta' kompressjoni ta 'l-arja, sistema ta' filtrazzjoni molekulari u sistema ta 'tkessiħ. Meta tkun qed taħdem, l-arja tiġi ppurifikata l-ewwel, u mbagħad sistema ta 'pressjoni mkessħa, sistema ta' filtrazzjoni molekulari u sistema ta 'tkessiħ. Matul l-operazzjoni, l-arja tiġi ppurifikata l-ewwel, u mbagħad imkessħa u estratta.
3. Disinn ta 'apparat ta' separazzjoni ta 'l-arja bbażat fuq sistema ta' kontroll awtomatiku DCS
3.1 Disinn ta 'Sistema ta' Kejl u Kontroll
Is-sistema ta 'kontroll DCS hija sistema ta' kontroll komprensiva li tappoġġja standards ta 'xarabank ta' kontroll multipli u hija kompatibbli ma 'apparati ta' xarabank multipli bħal I / O u FF. B'mod ġenerali, apparati ta 'separazzjoni ta' l-arja jippreferu jużaw kontrolluri ta 'livell AC800F u Profibus bħala apparati ta' kontroll tal-linja. Il-kunċett tad-disinn jinkludi disinji funzjonali addizzjonali bħall-konfigurazzjoni tal-provvista tal-enerġija, l-għażla tal-kontrollur, u d-disinn tal-istazzjon tal-kontroll. Fil-fluss tax-xogħol kollu, it-tagħmir jimmonitorja u jikkontrolla l-kompressjoni tal-arja, jagħti spinta lill-kompressjoni, kompressjoni tan-nitroġenu, u proċessi oħra permezz tal-Ethernet. Il-kontrollur tal-mudell AC800F jikkonsisti f'unitajiet multipli, inkluż unità bażika, modulu ta 'enerġija, modulu tan-netwerk, u interface tal-linja. F’dan iċ-ċentru ta ’riċerka, l-unità bażika hija PM802F, il-provvista tal-enerġija hija SA801F, il-karta Ethernet hija EI803F, u l-mudell tal-interface tax-xarabank huwa FI830F. Il-kontroll ta 'funzjonijiet oħra tal-apparat ta' kontroll huwa magħmul minn żewġ apparati ta 'kontroll tal-linja. Il-kontrollur tal-linja jinkludi żewġ karti tan-netwerk għal konnessjoni bla fili u komunikazzjoni bejn il-kontrollur u n-netwerk tas-sistema u bejn il-karti tan-netwerk. Skond il-bżonnijiet attwali, dan id-disinn jeħtieġ juża 3 stazzjonijiet I / O, kull wieħed bi 12-il slots, biex jgħaqqad diversi stazzjonijiet kaptan u moduli oħra. F'dan id-disinn, it-3 stazzjonijiet I / O huma stazzjonijiet S800I / O, u l-modulu tal-karta tan-netwerk huwa prinċipalment EI803F. Is-sistema ta 'monitoraġġ tal-koeffiċjent ta' vibrazzjoni Bently3500 tintuża biex tissorvelja l-ispostament assjali u l-vibrazzjoni radjali tal-magna tal-gass biex tinkiseb protezzjoni mekkanika. Il-magna kollha tista 'taqleb is-sekwenza ta' passaturi molekulari, tħaddim ta 'kontroll u aġġustament awtomatiku tat-temperatura, tipprevjeni ż-żieda fil-kompressur u l-kontroll relatat tas-sigurtà. Barra minn hekk, il-fluss tax-xogħol kollu huwa mmonitorjat permezz ta 'Ethernet, li mhux biss huwa konvenjenti u effettiv fil-ġestjoni, iżda jiżgura wkoll is-sinkronizzazzjoni ta' informazzjoni bejn apparati.
3.2 Disinn ta 'Kontroll Kontra s-Surge
Sabiex tevita li l-unità ta 'separazzjoni ta' l-arja tiżdied waqt l-operazzjoni, ġeneralment ikollna bżonn tissettja valv ta 'ritorn jew valv ta' vent matul il-proċess ta 'disinn biex tevita l-okkorrenza ta' mewġa. Il-prinċipju ta 'kontroll kontra s-surge huwa li meta l-kompressur jaħdem b'mod normali, il-veloċità tiegħu tibqa' kostanti, iżda meta jseħħ inċident, il-veloċità operattiva tagħha tinbidel f'konformità max-xfafar aġġustabbli, u l-valv ta 'kontroll kontra s-surge jinfetaħ awtomatikament. Il-kontrollur inaqqas il-fluss sakemm jitnaqqas għal valur minimu partikolari. Dan il-valur minimu jeħtieġ li jiġi ddeterminat abbażi tal-valur mogħti tal-linja ta 'kontroll u huwa l-bażi ewlenija għad-disinn kontra s-surge. Matul id-disinn, huwa meħtieġ li titwettaq disinn kontra s-surge ibbażat fuq dan il-valur minimu biex tikkalkula l-pressjoni ġewwa l-magna. Matul it-tħaddim ta 'l-unità ta' separazzjoni ta 'l-arja, it-tagħmir jikkontrolla l-fluss billi jaġġusta l-valv ta' kontroll kontra s-surge, u jiżgura li l-fluss ikun taħt il-linja ta 'sigurtà skond il-valur stabbilit fil-programm ta' kontroll biex jiżgura t-tħaddim normali u effettiv tat-tagħmir.
3.3 Disinn tal-Loġika tal-Kontroll tal-Valv tal-Kontroll Kontra s-Surge
Fil-proċess tad-disinn kontra s-surge, id-disinn kontra s-surge jitwettaq prinċipalment billi tikkontrolla l-fluss ta 'wara jew il-volum tal-ventilazzjoni tiegħu biex tiżgura t-tħaddim normali tat-tagħmir. Sabiex tiġi żgurata t-tħaddim normali tas-sistema anti-surge, il-loġika ta 'kontroll tal-valv ta' kontroll kontra s-surge għandha tkun iddisinjata fil-proċess tad-disinn. Meta tkun iddisinjat il-loġika tal-kontroll, il-punti li ġejjin għandhom ikunu ċari l-ewwel:
(1) Meta l-istrixxa proporzjonali kostanti tal-fluss tad-dħul tal-kompressur tal-arja tkun 14 0. 0, il-kostanti integrali tagħha għandha tkun iggarantita li tkun 2.0, jiġifieri, biex tiżgura li l-fluss tad-dħul tiegħu jilħaq FIC1110.
(2) Il-valur tal-pressjoni fit-tieni ħanut u l-valur tal-ħruġ tal-kontroll manwali huma kkontrollati biex jissodisfaw PIC1110, u s-sinjal mibgħut mill-kontrollur huwa ssettjat għal sinjal gradwali biex jiżgura t-tħaddim normali tal-unità.
Fil-proċess tat-tfassil tal-loġika tal-kontroll, il-pożizzjoni tal-punt operattiv tal-kompressur tal-arja hija kkalkulata u analizzata mill-fluss attwali u l-valur tal-fluss mogħti mil-linja ta 'kontroll, u d-distanza tal-mewġ hija kkalkulata minn FIC110. Matul it-tħaddim tal-kompressur tal-arja, ladarba l-istrument ta 'monitoraġġ jiskopri li l-punt operattiv tal-kompressur tal-arja huwa' l fuq mil-linja ta 'kontroll, l-informazzjoni tiġi mitmugħa lura għaċ-ċentru ta' kontroll, u l-kontrollur jikkontrolla l-fluss u jiżgura li l-ammont ta 'traduzzjoni huwa des +1. Meta l-kompressur anti-surge jaħdem fuq in-naħa sikura tal-linja ta 'kontroll kontra s-surge, jiġifieri, meta l-kompressur jaħdem b'mod normali, il-kontrollur jikkontrolla l-valv ta' kontroll kontra s-surge biex jagħlaq. Ladarba l-kompressur jaqbeż il-linja ta 'kontroll tas-sigurtà, il-kontrollur jikkontrolla l-valv anti-surge biex jinfetaħ fil-linja ta' kontroll FIC1110 u jiżgura li l-punt operattiv tal-kompressur ikun fil-firxa sikura.
4 Konklużjoni
Dan id-dokument jistudja d-disinn ta 'tagħmir ta' separazzjoni ta 'l-arja bbażat fuq il-kontroll DCS. Meta tfassal dan it-tagħmir, id-disinn tas-sistema ta 'kejl u kontroll, id-disinn tal-valv ta' kontroll kontra s-surge u d-disinn tal-loġika ta 'kontroll tal-valv ta' kontroll kontra s-surge għandu jitqies fl-istess ħin. L-apparat ta 'separazzjoni ta' l-arja tas-sistema ta 'kontroll DCS iddisinjat din id-darba għandu vantaġġi kbar fuq l-apparat tradizzjonali ta' separazzjoni ta 'l-arja. Mhux biss sempliċi u konvenjenti li topera u għandha prestazzjoni stabbli, iżda għandha wkoll grad għoli ħafna ta 'awtomazzjoni u funzjoni ta' aġġustament personali. Id-disinn ta 'aġġustament awtomatiku kontra s-surge mhux biss isolvi l-inkonvenjent ikkawżat mill-mewġa ta' tagħmir, iżda jtejjeb ukoll l-istabbiltà tax-xogħol u l-effiċjenza tax-xogħol tat-tagħmir. Barra minn hekk, l-apparat ta 'separazzjoni tal-arja ddisinjat din id-darba huwa prattiku ħafna. Il-modalità ta 'tħaddim integrata sempliċi tagħha hija aktar sempliċi biex topera u għandha rata ta' falliment aktar baxxa minn magni tradizzjonali ta 'separazzjoni ta' l-arja, li jistgħu jissodisfaw il-bżonnijiet ta 'produzzjoni u żvilupp industrijali fis-soċjetà kontemporanja.
